描 述: 一、總述FU鏈式輸送機(簡稱“鏈運機”)是我公司引進日本大同及椿本株式會社的*進技術,結合國內同類產品的優點,總結一般輸送設備在實際應用中存在的問題,綜合開發出目前國內較為完善的新一代輸送設備。其原理*進,結構新穎合理,*效節能。是替代螺旋輸送機的一種...
一、總述

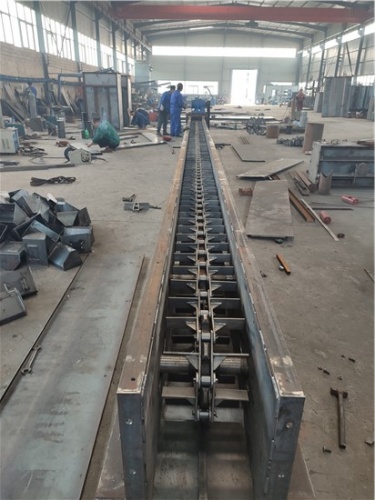

FU鏈式輸送機(簡稱“鏈運機”)是我公司引進日本大同及椿本株式會社的*進技術,結合國內同類產品的優點,總結一般輸送設備在實際應用中存在的問題,綜合開發出目前國內較為完善的新一代輸送設備。其原理*進,結構新穎合理,*效節能。是替代螺旋輸送機的一種理想產品。已廣泛應用於建材、化工、火電、糧食加工、礦山、機械、冶煉、交通、港口、輸送等行業。
二、工作原理
散料各微粒間存在著內磨擦力和內壓力,當輸送機的輸送鏈及其附件運動時,散料在輸送機的機槽內受到與輸送鏈運動方向同向的拉力,使散料微粒間內壓力增大,從而使散料間內磨擦力增大。當這種內磨擦力大於散料與機槽側壁的磨擦力時,散料將沿著輸送鏈運動方向向前移動,而增大的內壓力了散料料層間的穩定狀態,從而形成了整體的連續流動,猶如水流一般。(當料層高與機槽高的比值滿足條件時,料流是穩定的,料速約等於鏈速。)
三、典型可輸送物料
FU鏈式輸送機可輸送粉狀、粒狀、小塊狀物料一千餘種,典型的有:
水泥成品、水泥生料、黃砂、石灰石粉、煤粉、焦炭粉、粉煤灰、木屑、碎冰、石粉、尿素、合成肥料、肥皂粉、蘇打粉、純堿、石墨、塑料顆粒、聚乙烯、樹脂、硫酸鉀、硫化銨、粘土粉、石英砂、鐵礦粉、碎爐渣、食鹽、澱粉、小麥、棉籽、碎飼料、麥牙糖、稻穀、玉米、大豆等。
四、主要特點
輸送能力大:與其它類型的輸送機相比,FU鏈式輸送機具有體積小、輸送能力大的優點,它隻需皮帶輸送機1/5的空間或螺旋輸送機2/3的空間就能輸送相同流量的物料。輸送能力達6m[]3/h500m[]3/h。
使用壽命長、使用費用低:用合金鋼材經科學的熱處理加工而成的輸送鏈,其正常壽命大於5年,鏈上滾子壽命不小於1年(全機*易損件),從而年維修量在一次以下,大大降低了使用費用,提高了生產效益。
使用能耗低:借助物料的內磨擦力,使運動件所做的功大部分都轉變為有效 功。采用鏈鉤輸送大大減少物料對其的阻力,使其能耗僅為螺旋輸送機的30%60%。
密封、安*:整機全密封,使粉塵無縫可鑽,操作方便、安*,運行。
工藝布置靈活:允許在機殼任何位置選擇多種型式的進出料口,可高架、地麵或地坑布置,可水平或爬坡(≤15°)安裝。
係列齊*:FU係列有FU150、FU200、FU270、FU350、FU410、FU500、FU600、FU700等各種型號。
投資綜合效益佳,一年左右可回收設備投資。
五、工藝布置
(圖一)
六、型號說明
例:
注:鏈運機裝配型式的識別
左裝——指從鏈運機尾部(進料口)看頭部(出料口),驅動裝置在左邊。
右裝——指從鏈運機尾部(進料口)看頭部(出料口),驅動裝置在右邊。
七、主要技術參數
表1:各種機型鏈運機的技術參數
基本輸送量是以水泥等為物料製定的,實際輸送量可掌握在此表中推薦值小0~20%範圍內。當用於其他行業輸送磨琢性小,且溫度<60℃的物料時,鏈速還可加快(*快鏈速可達40m/min,參見表2)。具體可與公司技術部聯係。
表2:輸送不同磨琢性物料時所推薦的鏈速
